Descrição
PRINCIPAIS CARACTERÍSTICAS DO CABO TERMOSENSOR DETEÇÃO LINEAR
Deteção precoce de ameaças a temperaturas muito abaixo da chama;
Conceção robusta para utilização em ambientes agressivos;
Facilidade de instalação – gama alargada de acessórios de fixação disponíveis;
Compatível com diversos controladores/interfaces;
Temperatura fixa de alarme;
Utilização também em áreas classificadas;
Conformidade com regulamentos industriais (p.ex. CEGB GDCD-187);
Gama alargada de aplicações.
PRINCÍPIOS

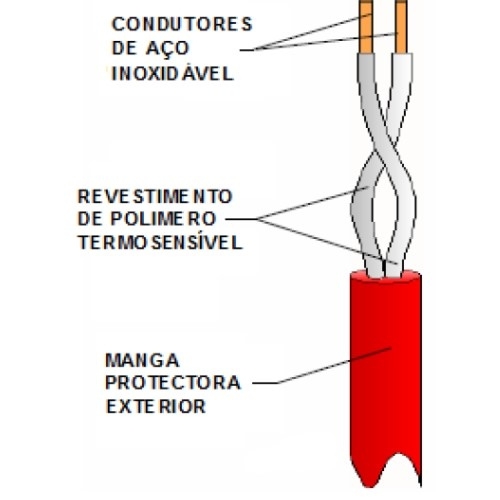

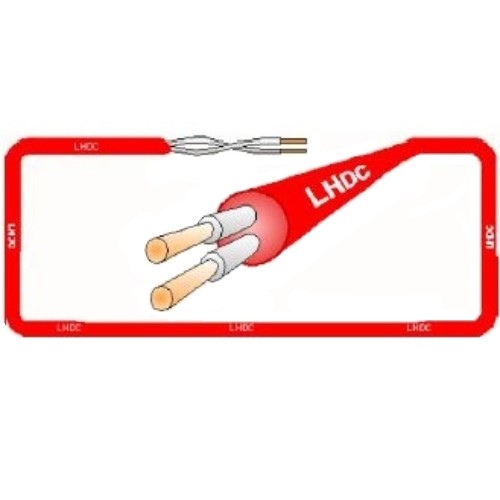

O cabo termosensor deteção linear é composto por dois fios condutores entrelaçados, revestidos por um polímero sensível ao calor.
Os condutores metálicos são constituídos por aço inoxidável. No exterior do cabo encontra-se uma manga protetora.
O princípio da deteção do calor (incêndio) baseia-se no facto de o polímero plastificar a uma temperatura específica.
A conceção do cabo faz com que os dois condutores se encontrem em tensão, ficando em contacto quando se atinge a temperatura característica do polímero. Isto origina um sinal de alarme que é transmitido ao módulo de monitorização associado a este cabo.
O cabo LHDC pode ser utilizado como um simples interruptor para operar um relé, etc. No entanto, na generalidade dos sistemas de deteção de incêndios requer-se que o circuito de deteção seja monitorizado para circuitos abertos (corte de linha) através de uma resistência de fim-de- linha e uma interface apropriada.
Também se encontram disponíveis equipamentos de monitorização mais sofisticados, que permitem discriminar e identificar uma área ou zona em alarme, com apenas um troço de cabo LHDC.
APLICAÇÕES

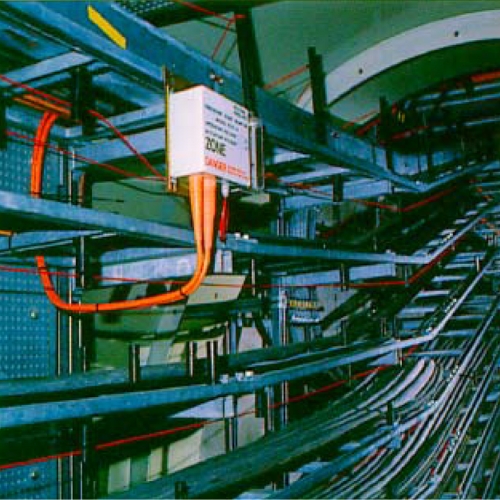

Túneis de cabos, Condutas & Mezzaninas;
Elevadores & Escadas/Passadeiras Rolantes;
Tanques de Armazenamento petroquímicos ;
Cabinas de Pintura & Outras salas de processos;
Correias de Transporte – Carvão, Madeira, Enxofre, Resíduos, etc.;
Tetos e Chão Falso & Sótãos;
Túneis Rodo & Ferroviários;
Reservatórios & Fossas;
Reatores nucleares;
Armazéns e salas refrigeradas;
Bastidores elétricos e de controlo;
Estanteria de armazéns de elevada altura;
Plataformas Petrolíferas;
Hottes;
Silos de cereais e Armazenamento agrícola;
Salas de máquinas;
Fugas de condutas de vapor & monitorização de temperatura;
Linhas de produção - Flanges, Válvulas & Bombas;
Salas de informática, junto a redes de cabos no interior do chão falso;
O cabo de deteção de calor linear é versátil, de tal forma que possibilita uma alternativa a detetores pontuais, para monitorização de áreas, podendo também ser montado na proximidade ou no próprio risco (objeto) a proteger (p.e.: tanques, máquinas, etc.).
É particularmente adequado a situações em que o ambiente seja demasiado agressivo para outras tecnologias de deteção. A sua baixa manutenção torna-o também adequado para locais de difícil acesso físico ou com riscos para a saúde.
O cabo pode ser instalado em zonas classificadas com risco de explosividade, através da utilização de Barreiras Zener de Segurança Intrínseca. Quando a área a monitorizar se encontre afastada do controlador, pode ser utilizado um cabo de interposição.
GAMA DE TEMPERATURAS
O cabo LHDC pode ser fornecido com diversas configurações construtivas que vão ao encontro de aplicações standard e específicas.
APROVAÇÃO UL
Arquivo UL N.º 24081 Homologado UTHV.
Deteção precoce de ameaças a temperaturas muito abaixo da chama;
Conceção robusta para utilização em ambientes agressivos;
Facilidade de instalação – gama alargada de acessórios de fixação disponíveis;
Compatível com diversos controladores/interfaces;
Temperatura fixa de alarme;
Utilização também em áreas classificadas;
Conformidade com regulamentos industriais (p.ex. CEGB GDCD-187);
Gama alargada de aplicações.
PRINCÍPIOS
O cabo termosensor deteção linear é composto por dois fios condutores entrelaçados, revestidos por um polímero sensível ao calor.
Os condutores metálicos são constituídos por aço inoxidável. No exterior do cabo encontra-se uma manga protetora.
O princípio da deteção do calor (incêndio) baseia-se no facto de o polímero plastificar a uma temperatura específica.
A conceção do cabo faz com que os dois condutores se encontrem em tensão, ficando em contacto quando se atinge a temperatura característica do polímero. Isto origina um sinal de alarme que é transmitido ao módulo de monitorização associado a este cabo.
O cabo LHDC pode ser utilizado como um simples interruptor para operar um relé, etc. No entanto, na generalidade dos sistemas de deteção de incêndios requer-se que o circuito de deteção seja monitorizado para circuitos abertos (corte de linha) através de uma resistência de fim-de- linha e uma interface apropriada.
Também se encontram disponíveis equipamentos de monitorização mais sofisticados, que permitem discriminar e identificar uma área ou zona em alarme, com apenas um troço de cabo LHDC.
APLICAÇÕES
Túneis de cabos, Condutas & Mezzaninas;
Elevadores & Escadas/Passadeiras Rolantes;
Tanques de Armazenamento petroquímicos ;
Cabinas de Pintura & Outras salas de processos;
Correias de Transporte – Carvão, Madeira, Enxofre, Resíduos, etc.;
Tetos e Chão Falso & Sótãos;
Túneis Rodo & Ferroviários;
Reservatórios & Fossas;
Reatores nucleares;
Armazéns e salas refrigeradas;
Bastidores elétricos e de controlo;
Estanteria de armazéns de elevada altura;
Plataformas Petrolíferas;
Hottes;
Silos de cereais e Armazenamento agrícola;
Salas de máquinas;
Fugas de condutas de vapor & monitorização de temperatura;
Linhas de produção - Flanges, Válvulas & Bombas;
Salas de informática, junto a redes de cabos no interior do chão falso;
O cabo de deteção de calor linear é versátil, de tal forma que possibilita uma alternativa a detetores pontuais, para monitorização de áreas, podendo também ser montado na proximidade ou no próprio risco (objeto) a proteger (p.e.: tanques, máquinas, etc.).
É particularmente adequado a situações em que o ambiente seja demasiado agressivo para outras tecnologias de deteção. A sua baixa manutenção torna-o também adequado para locais de difícil acesso físico ou com riscos para a saúde.
O cabo pode ser instalado em zonas classificadas com risco de explosividade, através da utilização de Barreiras Zener de Segurança Intrínseca. Quando a área a monitorizar se encontre afastada do controlador, pode ser utilizado um cabo de interposição.
GAMA DE TEMPERATURAS
O cabo LHDC pode ser fornecido com diversas configurações construtivas que vão ao encontro de aplicações standard e específicas.
APROVAÇÃO UL
Arquivo UL N.º 24081 Homologado UTHV.
